Elprojektering och elritningar för lokaler och hus

En elritning visar var uttag, strömbrytare, belysning och elcentral ska sitta och hur husets el ska dimensioneras. Elprojekteringen avgör om kapaciteten räcker för värmepump, induktionshäll och elbilsladdning, och om ljuset gör rummen behagliga att vara i. Arkigroup AB projekterar energi- och kostnadseffektiva el- och telesystem och tar fram elritningar och belysningsplaner för lokaler, villor och tillbyggnader i hela Sverige, samordnade med arkitekt-, VVS- och konstruktionsritningarna i samma BIM-modell.

Begär offert Skicka befintliga ritningar

Det här ingår i elprojekteringen

123456
Principskiss. En elritning visar var installationerna sitter i planen.

  1. El och kraft

    Effektbehov, servis och huvudsäkring, elcentraler, uttag och strömbrytare, samt kraft till värmepump, spis, tvätt och maskiner.

  2. Belysning och ljusdesign

    Belysningsplan med armaturer, ljusstyrka och färgtemperatur för varje rum, från arbetsljus till stämningsljus och utomhusbelysning.

  3. Styr och övervakning

    Närvaro- och dagsljusstyrning, smarta hem och fastighetsautomation som styr ljus, värme och ventilation efter behov. Rätt styrning är ett av de enklaste sätten att sänka energiförbrukningen i en byggnad.

  4. Säkerhet

    Inbrottslarm, passersystem, kameraövervakning, brandlarm och nödbelysning.

  5. Tele och data

    Nätverk, fiber, wifi och teleanslutningar där de behövs.

  6. AV och multimedia

    Ljud, bild och presentationsteknik i hem, mötesrum och konferenslokaler.

Varför behöver du en elritning?

  • Rätt kapacitet från början. Värmepump, induktionshäll, bastu och elbilsladdning kräver effekt. Räcker inte huvudsäkringen blir det dyrt att ändra i efterhand.

  • Uttag och ljus där du behöver dem. Planeras placeringen efter möblering och hur rummen används slipper du skarvsladdar och mörka hörn.

  • Jämförbara offerter. Elinstallatörerna räknar på samma underlag, och det blir tydligt vad som ingår.

  • Samordning med övriga installationer. Kablar, rör och ventilationskanaler ska få plats utan att krocka, vilket syns i BIM-modellen innan bygget startar.

När behövs elritning?

  • Nytt hus

    Hela elsystemet planeras från grunden tillsammans med planlösningen.

  • Tillbyggnad

    Nya rum ska ha uttag, ljus och ofta mer kapacitet i centralen.

  • Nytt kök eller badrum

    Spis, ugn, diskmaskin, golvvärme och belysning behöver egna grupper och rätt placering.

  • Elbilsladdning och solceller

    Kräver effektberäkning och plats i centralen.

  • Lokaler och storkök

    Större effektbehov, arbetsbelysning och nödbelysning. Läs mer om vår storkökskonsult.

  • Ändrad användning

    När en lokal byter verksamhet ändras kraven på el, belysning och säkerhet.

3D-visualisering av vardagsrum och kök i öppen planlösning med spotlightskenor i taket, pendellampor över köket och en golvlampa
3D-visualisering, belysning i vardagsrum och kök

Belysningsplan och ljusdesign

Ljus är en del av arkitekturen. Rätt ljus på rätt plats gör ett rum större, varmare eller mer fokuserat, och fel ljus kan förstöra en annars bra planlösning. I belysningsplanen bestämmer vi armaturer, ljusstyrka och färgtemperatur för varje rum: tydligt arbetsljus i kök och på kontor, mjukare ljus i vardagsrum och sovrum och lugn orienteringsbelysning i korridorer och trädgård.

Du ser ljuset innan det är installerat. Med 3D-visualisering och VR kan vi visa hur rummen ser ut på kvällen, så att du kan ändra innan elektrikern börjar. Läs mer om 3D-visualisering.

För fastighetsägare och företag

Elprojektering för lokaler och fastigheter

I kontor, butiker, vårdlokaler och restauranger är kraven högre: arbetsbelysning anpassad efter arbetsuppgiften, nödbelysning och vägledande markeringar för utrymning, passersystem, data och styrning som sänker energiförbrukningen. Vi projekterar el för nybyggnad, lokalanpassning och ändrad användning och samordnar med VVS, konstruktion och arkitekt. Läs mer om lokaler för företag.

Regler för el

  1. Behörighet. Elinstallationer ska utföras av ett elinstallationsföretag som är registrerat hos Elsäkerhetsverket. Som privatperson får du bara göra vissa enklare elarbeten i din egen bostad.
  2. Installationsregler. Elinstallationer i byggnader utförs enligt svensk standard för lågspänningsinstallationer, och elinstallatören dokumenterar anläggningen.
  3. Belysning på arbetsplatser. Arbetsgivaren ska se till att belysningen är lämplig för arbetet, vilket påverkar ljusnivåer och placering i lokaler.

Källor: Elsäkerhetsverket och Arbetsmiljöverket.

Elprojektering steg för steg

Ett elsystem planeras i samma faser som resten av byggprojektet, i nära samarbete mellan arkitekt, konstruktör, VVS-projektör och elinstallatör. I en villa går stegen snabbt och flyter ihop. I en lokal eller fastighet är varje fas ett eget skede med egna leveranser.

  1. Förstudie och behovsanalys

    Du får ett underlag för vad elsystemet ska klara och ungefär vad det kostar.

    Det här ingår
    • Verksamhetens krav: bostad, kontor, industri, restaurang och vård behöver helt olika elsystem.
    • Effektbehov: hur mycket effekt byggnaden behöver totalt, inklusive värmepump, storköksmaskiner och elbilsladdning.
    • Nätanslutning: dialog med elnätsbolaget om anslutningspunkt och hur mycket kapacitet som finns.
    • Hållbarhetsmål: solceller, laddinfrastruktur för elbilar och energilager.

  2. Systemhandling

    Du får elsystemets övergripande uppbyggnad, samordnad med planlösningen.

    Det här ingår
    • Elrum och centraler: huvudcentral och undercentraler placeras så att kabelvägarna blir korta och underhållet enkelt.
    • Huvudledningar: hur strömmen fördelas från servisen ut till våningsplan och zoner.
    • Reservkraft och UPS: om byggnaden behöver avbrottsfri kraft, till exempel för serverrum eller nödbelysning.
    • Kanalisation: schakt, kabelstegar och rörstråk samordnas med konstruktion och VVS i BIM-modellen, så att installationerna inte krockar.

  3. Bygghandling

    Du får det detaljerade underlaget som elinstallatören räknar och bygger efter.

    Det här ingår
    • Installationsritningar: exakt placering av uttag, strömbrytare, belysning, givare och apparater.
    • Centralförteckningar och kretsscheman: hur varje central ska kopplas och säkras.
    • Belysningsberäkning: ljusnivåer i lux, val av armaturer och ljusstyrning, till exempel DALI eller KNX.
    • Svagström: data och tele, brandlarm, inbrottslarm, passersystem och styr- och övervakning med DUC.

  4. Upphandling och installation

    Du får jämförbara anbud och stöd under bygget.

    Det här ingår
    • Förfrågningsunderlag: elentreprenörerna räknar på samma handlingar.
    • Installation: elentreprenören drar kabel, monterar centraler och apparater och samordnar sig med snickare och VVS-montörer.
    • Egenkontroll: elentreprenören kontrollerar arbetet enligt Elinstallationsreglerna, SS 436 40 00, och vi svarar på frågor från bygget.

  5. Kontroll och överlämning

    Du får en säker anläggning och dokumentation som går att förvalta.

    Det här ingår
    • Kontroll före idrifttagning: elinstallatören gör bland annat isolationsmätning, kontinuitetsmätning och test av jordfelsbrytare.
    • Relationshandlingar: ritningarna uppdateras så att de visar hur anläggningen faktiskt blev byggd.
    • Drift- och underhållsinstruktioner: dokumentation till dem som ska sköta anläggningen.

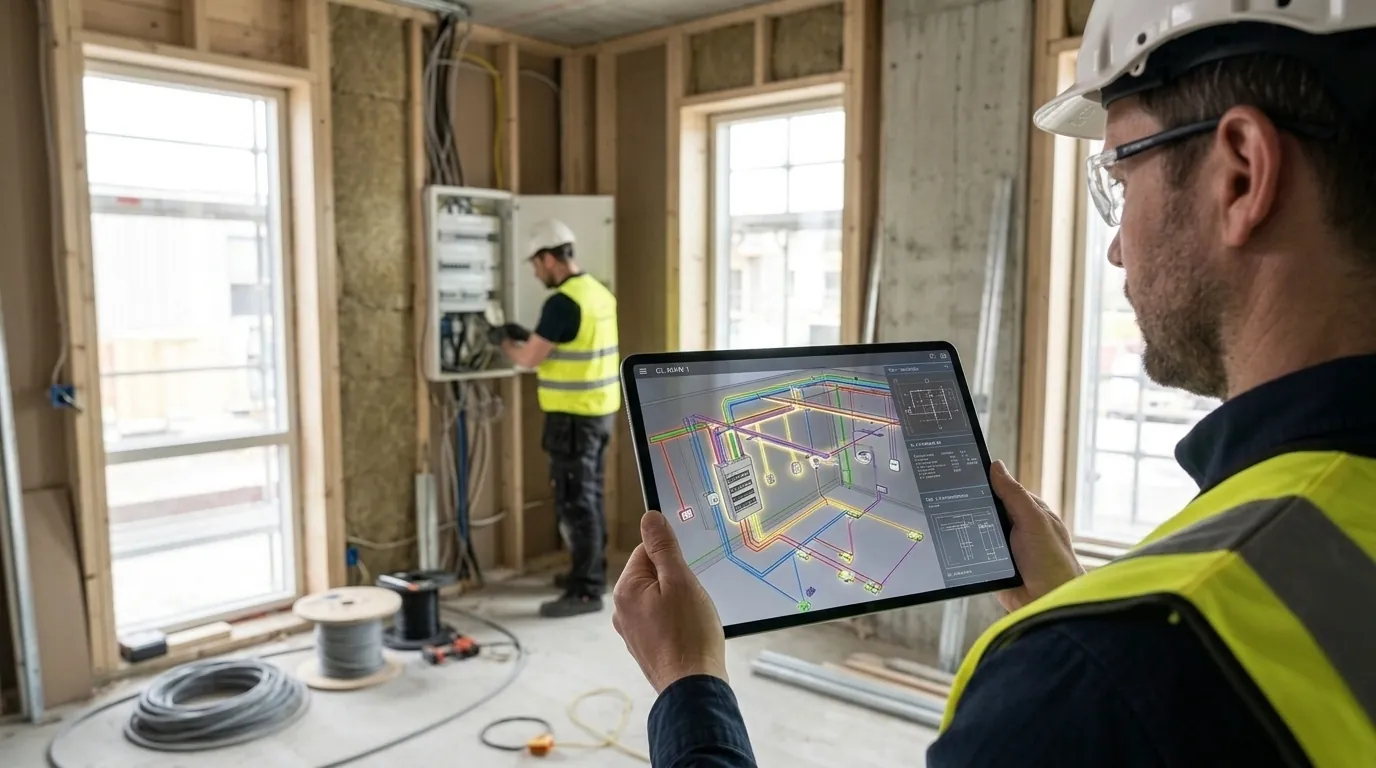

Elprojektör på en byggarbetsplats med elritningen i en surfplatta medan en elektriker arbetar vid elcentralen
Elritningen följer med ut på bygget

Elprojektering i BIM

BIM, Building Information Modeling, är en digital 3D-modell av byggnaden där varje del bär information om mått, material och funktion. Arkigroup projekterar elen i samma BIM-modell som arkitektur, konstruktion och VVS, så att alla discipliner arbetar mot samma underlag.

  • Krockkontroll: kabelstegar, ventilationskanaler och balkar som kolliderar syns i modellen och inte först på bygget.
  • Säkrare kalkyler: kabellängder, apparater och armaturer räknas direkt ur modellen.
  • Visualisering: du ser belysningen och placeringen av uttag och apparater i 3D och VR innan installationen.
  • Förvaltning: modellen kan lämnas över till fastighetsägaren som underlag för drift och framtida ändringar.

Läs mer om hur vi arbetar med BIM.

Därför väljer kunder Arkigroup för elprojektering

  • En kontakt för hela projekteringen

    Arkigroup AB grundades 2018 av arkitekten Ali Alshammari, som har över 30 års erfarenhet av byggbranschen. Arkigroup samordnar arkitektur, konstruktion, VVS och el i samma projekt, så att du har en kontakt genom hela projekteringen i stället för att själv behöva få fyra konsulter att dra åt samma håll.

  • Ljuset är en del av arkitekturen

    Vi planerar belysningen utifrån rummet och hur det används, inte utifrån hur många armaturer som får plats i taket. Det är skillnaden mellan ett rum som fungerar och ett rum som känns rätt.

  • Problemen löses på ritningen

    Kapacitetsbrister och krockar mellan installationer syns i BIM-modellen innan de blir förseningar och tilläggsfakturor på bygget.

  • Hela vägen till färdig byggnad

    Behöver projektet byggas kan vi ta det vidare genom totalentreprenad, med samma underlag och samma kontaktperson.

  • Snabbt besked

    Du får en kostnadsfri offert inom 24 timmar.

Vanliga frågor om elritningar

Vad är en elritning?

En elritning visar var uttag, strömbrytare, belysning, elcentral och andra elinstallationer ska placeras i en byggnad. Den används av elinstallatören och är en del av bygghandlingarna.

Vad ingår i elprojektering?

Effektberäkning, val av system, elritningar, belysningsplan och beskrivningar för el, kraft, belysning, styrning, säkerhet och data.

Vad är skillnaden mellan elritning och elschema?

Elritningen visar var installationerna sitter i byggnaden. Elschemat visar hur kretsarna är kopplade, till exempel i elcentralen.

Behövs elritning för bygglov?

Nej, kommunen kräver normalt inte elritningar för bygglovet. Elritningen behövs däremot av elinstallatören och ingår ofta i bygghandlingarna, särskilt i lokaler.

Får jag dra el själv?

Nej, elinstallationer ska utföras av ett registrerat elinstallationsföretag. Som privatperson får du göra vissa enklare elarbeten i din egen bostad, som Elsäkerhetsverket beskriver på sin webbplats.

Vad är en belysningsplan?

En ritning som visar vilka armaturer som ska sitta var, med ljusstyrka och färgtemperatur för varje rum. Den gör att ljuset blir genomtänkt i stället för en lampa mitt i taket.

Hur vet jag om huvudsäkringen räcker?

Det avgörs av en effektberäkning där alla stora förbrukare räknas in, som värmepump, spis, bastu och elbilsladdare. Räcker den inte kan elnätsbolaget höja säkringen eller så kan laststyrning fördela effekten.

Vad kostar en elritning?

Priset beror på byggnadens storlek och hur många system som ingår, till exempel om belysningsplan, styrning och säkerhet ska projekteras. Berätta om ditt projekt så får du en kostnadsfri offert inom 24 timmar.
