Exakta bygghandlingar för säkra byggprojekt
Alla arkitektritningar bör kompletteras med förklarande dokument i textform för att både byggentreprenören och byggnadsnämnden ska förstå exakt vad som ska göras.
Entreprenören ska kunna utföra projektet utifrån dessa bygghandlingar.
Varför bygghandlingar är viktiga vid ett projekt?
- Beställaren behöver bygghandlingar för att de olika entreprenörerna ska kunna göra en korrekt utvärdering av projektet, eftersom bygghandlingarna berättar vad denne förväntas göra.
- Beställaren behöver bygghandlingar vid kontraktsskrivningen med entreprenörer.
- Din bygghandling blir juridiskt bindande mellan entreprenören och beställaren och är alltså något som byggaren måste följa fullt ut. Det bli samtidigt ett kvitto för beställaren på att ni tänker likadant.
- När det färdiga bygget ska besiktigas använder man dessutom bygghandlingar som underlag för besiktningsmannen att utgå ifrån.
Bygghandling består vanligtvis av huvudgrupper!
Det antal byggnadsritningar som krävs för att genomföra ett projekt varierar beroende på vilken typ av byggnation som avses.
För mindre projekt, såsom en mindre tillbyggnad, kan det i vissa fall räcka med enklare handlingar som huvudsakligen omfattar arkitektritningar.
Vid nybyggnationer eller mer omfattande projekt ställs däremot ytterligare krav på underlag och handlingar som måste uppfyllas för att projektet ska kunna genomföras på ett korrekt och godkänt sätt. Detta innefattar bland annat att hänsyn tas till kommunens krav och gällande bestämmelser. Läs mer om konstruktionsritningar, VVS-ritningar, elritningar och byggkalkyl.
Handlingar för större projekt
För större byggprojekt krävs ett omfattande och samordnat underlag av handlingar för att säkerställa att projektet kan genomföras enligt gällande lagar, regler och tekniska krav. Dessa handlingar tas fram i olika skeden och anpassas efter projektets omfattning och komplexitet.
Exempel på bygghandlingar för sjukhus och vårdprojekt
För sjukhusprojekt räcker det inte med standard-bygghandlingar, de måste vara betydligt mer detaljerade och samordnade på grund av höga krav på hygien, teknik, säkerhet och funktion. Här är en tydlig översikt över vad som normalt ska ingå:

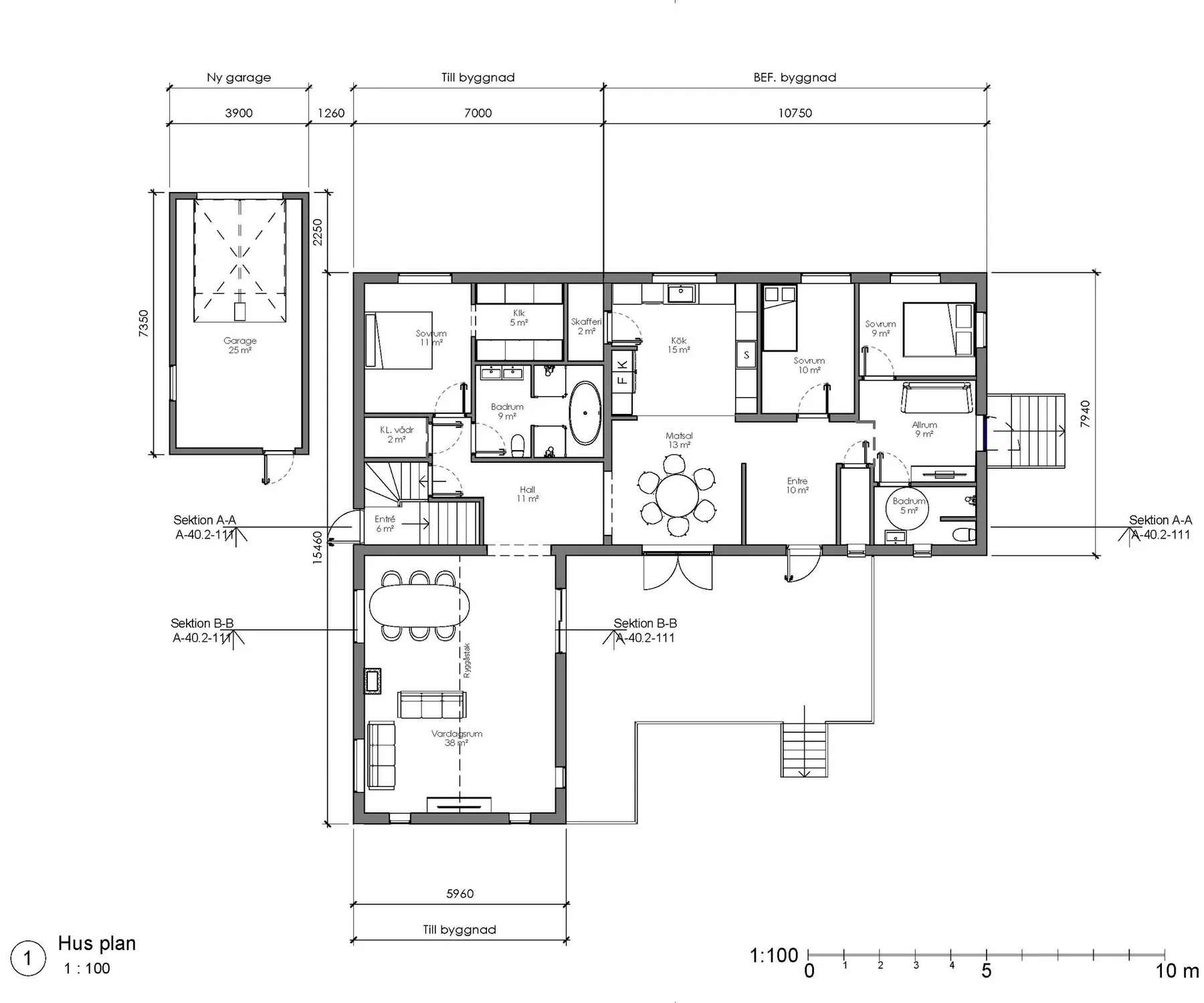

Arkitekthandlingar
- Planritningar (alla våningsplan med Sektioner och fasader
- Rumsbeskrivningar (RFP, rumsspecifika krav)
- Tillgänglighetslösningar (anpassade för patienter och personal)
- Logistikflöden (patient, personal, steril/orein väg)
Konstruktionshandlingar
- Grundläggning och stomritningar
- Bärande konstruktioner (betong, stål, trä)
- Detaljritningar för kritiska delar
- Vibrations- och lastberäkningar (viktigt för medicinsk utrustning)
VVS-handlingar
- Ventilation (zonindelning, tryckstyrda rum som operationssalar)
- Värme och kyla
- Medicinska gaser (syre, lustgas, vakuum)
- Tappvatten och avlopp
- Hygienkrav och smittskyddslösningar
El- och telehandlingar
- Kraftförsörjning (inkl. reservkraft och UPS)
- Belysning (anpassad för vårdmiljö)
- Data och kommunikation
- Larm- och säkerhetssystem
- Patientkallelse och övervakningssystem
Brand- och säkerhet
- Brandskyddsbeskrivning
- Utrymningsplaner
- Brandcellsindelning
- Säkerhetsklassning av olika avdelningar
Medicinteknisk samordning
- Planering för medicinsk utrustning
- Infästningar och installationer
- Samordning med leverantörer
- Strålskydd (t.ex. röntgenrum)
Styr- och övervakning (automation)
- System för fastighetsautomation (BMS)
- Driftövervakning av alla tekniska system
- Energioptimering
Miljö och hållbarhet
- Miljöklassning (t.ex. Miljöbyggnad)
- Materialval (låga emissioner, hygieniska ytor)
- Energi- och klimatberäkningar
Övrigt viktigt
- AMA-beskrivningar och tekniska beskrivningar
- Tidsplaner och produktionshandlingar Samordningsritningar
- (kollisionskontroller/BIM)
Arkigroup levererar kompletta bygghandlingar för renoveringsprojekt, tillbyggnader samt nybyggnation av alla typer av fastigheter, med fokus på kvalitet, precision och effektiva projektlösningar.
Läs också om förfrågningsunderlag och sakkunnig tillgänglighet.
